ВЕСОИЗМЕРИТЕЛЬНЫЙ
ТЕНЗОРЕЗИСТОРНЫЙ
ДАТЧИК
МВ150

Скачать pdf
русский | english
 |   |   |


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры датчика Единица измерения Значения параметров
Наибольший предел измерения (НПИ) т 20; 30; 40; 60; 100
Класс точности по ГОСТ 30129-96 (МОЗМ Р60) С1 С3
Число проверочных интервалов единиц 1000 3000
Минимальный проверочный интервал НПИ НПИ/5000 НПИ/10000
Рабочий коэффициент передачи МВ / В 2 ±0.0100 2 ±0.002
Начальный коэффициент передачи (НКП) % от РКП < 3 < 3
Комбинированная погрешность % от РКП ±0.030 ±0.020
Ползучесть (30 мин.) % от РКП ±0.049 ±0.024
Изменение НКП от температуры % от РКП / °C ±0.0028 ±0.0014
Изменение РКП от температуры % от РКП / °C ±0.0022 ±0.0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 1150 ± 100
Сопротивление выходное Ом 1000 ±2
Сопротивление изоляции ГОм ≥  5
Диапазон термокомпенсации °C -10...+40
Рабочий диапазон температур °C -50...+50
Диапазон температур хранения °C -50...+60
Степень защиты по ГОСТ 14254-96 IP68
Допустимая перегрузка в течении не более 1 часа % от НПИ 25
Предельная нагрузка % от НПИ 300

Материал датчика

Нержавеющая сталь

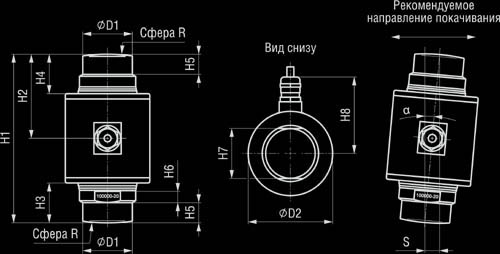

Массо-габаритные параметры

НПИ, т H1, мм H2, мм H3, мм H4, мм H5, мм H6, мм H7, мм H8, мм D1, мм D2, мм R, мм αmax Smax, мм Fr, % НПИ Масса датчика, кг Длина кабеля, м
20 150 75 35,5 35 18 10 44,5 68 44 75 160 10,5 7,9 3,7 16
30 150 75 35,5 35 18 10 44,5 68 44 75 160 10,5 7,9 3,7 16
40 150 75 35,5 35 18 10 44,5 68 44 75 180 10,5 9,7 3,7 16
60 150 75 35,5 35 18 10 44,5 68 44 75 200 10,5 11,6 3,7 16
100 178 89 35,5 34 17 10 62,2 81 62 101 290 11,4 14,3 5,9 16

Smax - максимальное допускаемое боковое смещение приложения нагрузки
Fr - возвратная сила при Smax и НПИ
